С 367
- Масса 1 кв. м – около 103 кг;
- максимальная высота перегородки – до 9 м*;
- толщина перегородки – до 177 мм;
- индекс звукоизоляции, Rw – определяется расчетом;
- предел огнестойкости – EI 240.
* в зависимости от типоразмера профилей каркаса и шага стоек.

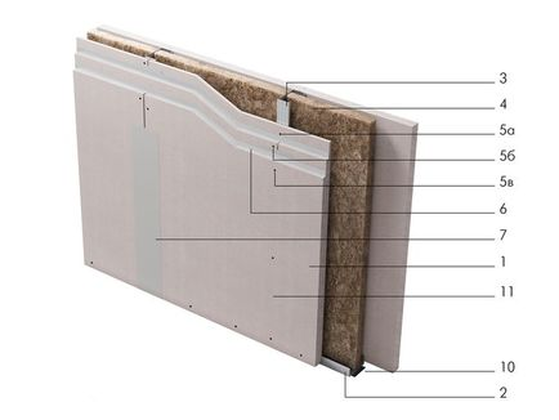

Состав комплектной системы – количество на 1 м2:
- (1) КНАУФ-суперлист (ГВЛ, ГВЛВ) - 6,0 м2;
- (2) КНАУФ-профиль ПН 100×40 - 1,4 пог. м;
- (3) КНАУФ-профиль ПС 100×50 - 4,0 пог. м;
- (4) Минеральная звукоизоляция «Акустическая перегородка» («АкустиКНАУФ») - 1,0 м2;
- (5а) Шуруп МN 30 (для первого слоя КНАУФ-суперлистов) - 17 шт.;
- (5б) Шуруп МN 45 (для второго слоя КНАУФ-суперлистов) - 23 шт.;
- (5в) Шуруп МN 55 (для третьего слоя КНАУФ-суперлистов) - 38 шт.;
- (6) Сталь оцинкованная - 4,0 м2;
- (7) Шпаклевка КНАУФ-Фуген ГВ (КНАУФ-Унифлот) - 1,4 [2,0] кг;
- (8*) Лента армирующая (для кромки листов ФК) - 1,5 пог. м;
- (9) Дюбель-гвоздь 6×40 - 1,4 шт.;
- (10) Лента уплотнительная - 1,2 пог. м;
- (11*) Грунтовка КНАУФ-Тифенгрунд - 0,2 л;
- (12*) КНАУФ-профиль ПУ - ** шт.;
- (13*) Лента разделительная - ** пог. м.
* Позиция на рисунке не показана.
** По потребности заказчика.
( ) В скобках даны варианты комплектующих изделий.
[ ] В скобках даны значения для случая, когда высота перегородки превышает длину гипсоволокнистого листа.
Данные по количеству материалов являются ориентировочными, не учитывают потерь на раскрой и требуют уточнения по проекту.
Применяется в жилых, общественных и промышленных зданиях для устройства перегородок между жилыми комнатами, номерами гостиниц, рабочими кабинетами и помещениями общего пользования и для защиты помещений от проникновения.
Комплектная система КНАУФ С 367 предназначена для применения:
- в местах, где к межсекционным ненесущим стенам и перегородкам, а также к перегородкам, отделяющим общие коридоры от других помещений, предъявляются нормативные требования по пределам огнестойкости при классе пожарной опасности конструкций КО (45);
- на путях эвакуации (в вестибюлях, лестничных клетках, лифтовых холлах) не допускается применение материалов с более высокой пожарной опасностью, чем Г1, В1, Д1, Т1;
- в зданиях, где к стенам и перегородкам предъявляются требования эффективной комплексной противопожарной защиты и звукоизоляции.
Рекомендуется к использованию в помещениях с повышенными требованиями пожарной безопасности. Перегородка С 367 используется в качестве противопожарных преград при соблюдении требований п. 5.14 СНиП 21-01-97*.
Ее применение не ограничивается конструктивными системами и типами, уровнями ответственности, степенями огнестойкости и классами функциональной пожарной опасности, этажностью зданий, а также климатическими и инженерно-геологическими условиями строительства.
Поверхность предназначена под последующую окончательную отделку, например, оклеивание обоями, окраску, облицовку плиткой и т. п.
Процесс монтажа включает следующие этапы работ:
- разметка проектного положения перегородки по полу, потолку и базовым стенам;
- монтаж каркаса перегородки С 367;
- монтаж электрических разводок и закладных деталей для крепления стационарного оборудования внутри каркаса;
- установка и закрепление на одной из сторон каркаса вертикально-ориентированных гипсоволокнистых КНАУФ-суперлистов (ГВЛ);
- закрепление в пространстве между стойками изоляционного материала, если это предусмотрено проектом;
- установка и закрепление гипсоволокнистых КНАУФ-суперлистов (ГВЛ) с другой стороны каркаса;
- грунтование, шпаклевание швов между гипсоволокнистыми КНАУФ-суперлистами (ГВЛ) и всей поверхности под чистовую отделку;
- декоративная отделка перегородки после устройства чистового пола.
Рекомендации
Монтаж перегородок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении) до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом, температура в помещении не должна быть ниже 10°С.
В помещениях с повышенной влажностью, где имеется возможность прямого попадания воды на стены (ванные, душевые), примыкания перегородок к ограждающим конструкциям и к основанию пола герметизируются гидроизоляционной лентой типа КНАУФ-Флэхендихтбанд, а поверхность обрабатывается гидроизоляционной мастикой типа КНАУФ-Флэхендихт.
КНАУФ-суперлисты должны крепиться на стоечном КНАУФ-профиле встык по продольной фальцевой кромке (ФК) в соответствии с проектным шагом стоек. Кратно шагу стоек каркаса осуществляется смещение («разбежка») листов обшивки относительно друг друга и относительно противоположной стороны каркаса.
Деформационные швы устраиваются в перегородках не более, чем через каждые 8 - 10 м с обязательным повторением деформационных швов ограждающих конструкций. Перед шпаклеванием кромки КНАУФ-суперлистов обрабатываются грунтовкой КНАУФ-Тифенгрунд. Шпаклевание стыков КНАУФ-суперлистов и углублений от винтов производится шпаклевкой КНАУФ-Фуген ГВ или КНАУФ-Унифлот.
- Комплектная система С 367 позволяет наиболее правильно, качественно и экономно решить конкретную строительную задачу — создание легкой ограждающей конструкции.
- Обеспечивает функциональную эффективность противопожарной защиты строительных конструкций на уровне первого (высшего) класса с нулевым распространением пламени.
- В процессе создания перегородки исключаются неудобные «мокрые» процессы.
- Значительно увеличивается производительность труда.
- Достигается общая экономия затрат на строительство за счет облегчения конструкции здания.
- Предоставляется возможность реализации неограниченных по замыслу многовариантных архитектурных решений.
- Готовая перегородка имеет высокий уровень качества отделываемых поверхностей.
- Поверхность перегородки С 367 пригодна под любую отделку: окраску, оклейку обоями, декоративное оштукатуривание.
- Улучшаются тепло- и звукоизоляционные качества помещения.
- Обеспечивается не только экологическая чистота, но и благоприятный для человека микроклимат в помещении. Так как основной материал комплектной системы — гипсоволокнистый КНАУФ-суперлист (ГВЛ) — обладает способностью дышать, то есть поглощать избыточную влагу и выделять ее в окружающую среду при недостатке.
- Обладает повышенными характеристиками по огнестойкости.
- Обладает повышенными прочностными характеристиками.
