С 366

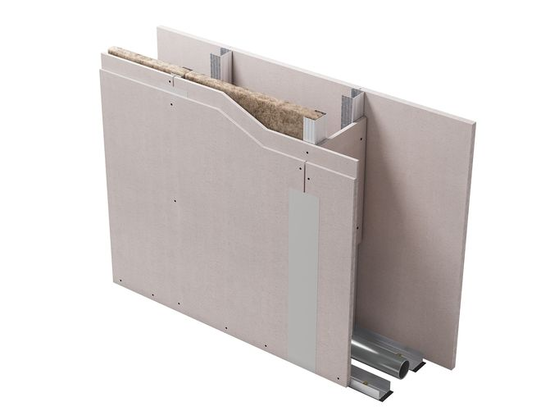

Перегородка с двухслойными обшивками из стандартных КНАУФ-суперлистов ФК на двойном разнесенном металлическом каркасе С 366.

  • Масса 1 м2 перегородки – около 69 кг;
  • максимальная высота перегородки – до 6,0 м*;
  • толщина перегородки – 220 мм и более;
  • индекс изоляции воздушного шума Rw – не менее 58 дБ;
  • предел огнестойкости – EI 90.

* в зависимости от типоразмера профилей каркаса и шага стоек.

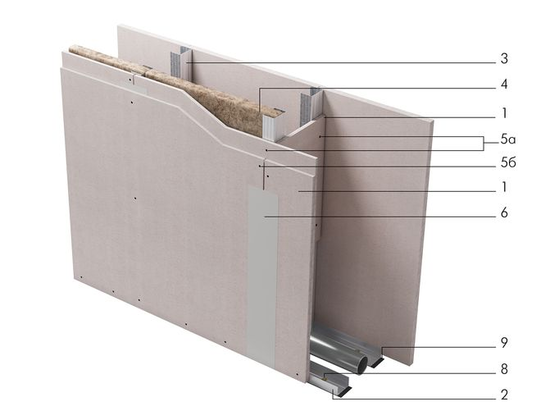

Состав комплектной системы – количество на 1 м2:

  • (1) КНАУФ-суперлист (ГВЛ, ГВЛВ) - 4,1 м2;
  • (2) КНАУФ-профиль ПН 50×40 (75×40, 100×40) - 1,4 пог. м;
  • (3) КНАУФ-профиль ПС 50×50 (75×50, 100×50) - 4,0 пог. м;
  • (4) Минеральная звукоизоляция «Акустическая перегородка» («АкустиКНАУФ») - 1,0 м2;
  • (5а) Шуруп МN 30 - 18 шт.;
  • (5б) Шуруп МN 45 - 29 шт.;
  • (6) Шпаклевка КНАУФ-Фуген ГВ (КНАУФ-Унифлот) - 1,4 кг;
  • (7*) Лента армирующая (для кромки листа ФК) - 2,0 пог. м;
  • (8) Дюбель-гвоздь 6×40 - 3,2 шт.;
  • (9) Лента уплотнительная - 2,4 пог. м;
  • (10*) Грунтовка КНАУФ-Тифенгрунд - 2,0 л;
  • (11*) КНАУФ-профиль ПУ - ** шт.;
  • (12*) Лента разделительная - ** пог. м;

* Позиция на рисунке не показана.

** По потребности заказчика.

( ) В скобках даны варианты комплектующих изделий.

Данные по количеству материалов являются ориентировочными, не учитывают потерь на раскрой и требуют уточнения по проекту.

Комплектная система КНАУФ С 366 — это комплект материалов, необходимых для создания перегородки, состоящей из профильного металлического каркаса с пространством для коммуникаций, обшитого с обеих сторон гипсоволокнистыми КНАУФ-суперлистами (ГВЛ) в два слоя. Конструкция перегородки может быть также выполнена с использованием влагостойкого КНАУФ-суперлиста.

Кроме основных элементов, комплектная система включает необходимые для решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.

Все элементы комплектной системы С 366 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.

Двойной разнесенный каркас позволяет спрятать любые коммуникации.

Область применения

Применяется в жилых, общественных и промышленных зданиях для устройства перегородок между жилыми комнатами, номерами гостиниц, рабочими кабинетами и помещениями общего пользования.

Конструкция, наряду с высокими прочностными качествами и огнестойкостью, обеспечивает возможность скрытой проводки водопроводных, отопительных и канализационных коммуникаций, а также скрытый монтаж оборудования.

Процесс монтажа включает следующие этапы работ:

  • разметка проектного положения перегородки по полу, потолку и базовым стенам;
  • монтаж каркаса перегородки С 366;
  • монтаж электрических разводок и закладных деталей для крепления стационарного оборудования внутри каркаса;
  • установка и закрепление на одной из сторон каркаса вертикально-ориентированных гипсоволокнистых КНАУФ-суперлистов (ГВЛ);
  • закрепление в пространстве между стойками изоляционного материала, если это предусмотрено проектом;
  • установка и закрепление гипсоволокнистых КНАУФ-суперлистов (ГВЛ) с другой стороны каркаса;
  • грунтование, шпаклевание швов между гипсоволокнистыми КНАУФ-суперлистами (ГВЛ) и всей поверхности под чистовую отделку;
  • декоративная отделка перегородки после устройства чистового пола.

Рекомендации

Монтаж перегородок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении) до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом, температура в помещении не должна быть ниже 10°С.

В помещениях с повышенной влажностью, где имеется возможность прямого попадания воды на стены (ванные, душевые), примыкания перегородок к ограждающим конструкциям и к основанию пола герметизируются гидроизоляционной лентой типа КНАУФ-Флэхендихтбанд, а поверхность обрабатывается гидроизоляционной мастикой типа КНАУФ-Флэхендихт.

КНАУФ-суперлисты должны крепиться на стоечном КНАУФ-профиле встык по продольной фальцевой кромке (ФК) в соответствии с проектным шагом стоек. Кратно шагу стоек каркаса осуществляется смещение («разбежка») листов обшивки относительно друг друга и относительно противоположной стороны каркаса.

Деформационные швы устраиваются в перегородках не более, чем через каждые 8 - 10 м с обязательным повторением деформационных швов ограждающих конструкций. Перед шпаклеванием кромки КНАУФ-суперлистов обрабатываются грунтовкой КНАУФ-Тифенгрунд. Шпаклевание стыков КНАУФ-суперлистов и углублений от винтов производится шпаклевкой КНАУФ-Фуген ГВ (Фугенфюллер ГВ) или КНАУФ-Унифлот.

  • Комплектная система С 366 позволяет наиболее правильно, качественно и экономно решить конкретную строительную задачу — создание легкой ограждающей конструкции, обладающей повышенными прочностными характеристиками.
  • Обеспечивает функциональную эффективность противопожарной защиты строительных конструкций на уровне первого (высшего) класса с нулевым распространением пламени.
  • В процессе создания перегородки исключаются неудобные «мокрые» процессы.
  • Значительно увеличивается производительность труда.
  • Достигается общая экономия затрат на строительство за счет облегчения конструкции здания.
  • Предоставляется возможность реализации неограниченных по замыслу многовариантных архитектурных решений.
  • Готовая перегородка имеет высокий уровень качества отделываемых поверхностей.
  • Поверхность перегородки С 366 пригодна под любую отделку: окраску, оклейку обоями, декоративное оштукатуривание.
  • Улучшаются тепло- и звукоизоляционные качества помещения.
  • Обеспечивается не только экологическая чистота, но и благоприятный для человека микроклимат в помещении. Так как основной материал комплектной системы — гипсоволокнистый КНАУФ-суперлист (ГВЛ) — обладает способностью дышать, то есть поглощать избыточную влагу и выделять ее в окружающую среду при недостатке.
  • Обладает повышенными характеристиками по огнестойкости.
  • Двойной разнесенный каркас позволяет спрятать любые коммуникации.
