СШ 512

Системы шахтных стен с двухслойной обшивкой из КНАУФ-листов Сапфир со стороны этажа на одинарном стальном каркасе

Масса 1 кв. м – около 53 кг.;
максимальная высота перегородки – до 6 м;
толщина перегородки – 105 мм;
предел огнестойкости – REI 60 (с применением КНАУФ-листов Сапфир (ГСП-DFH3IR));

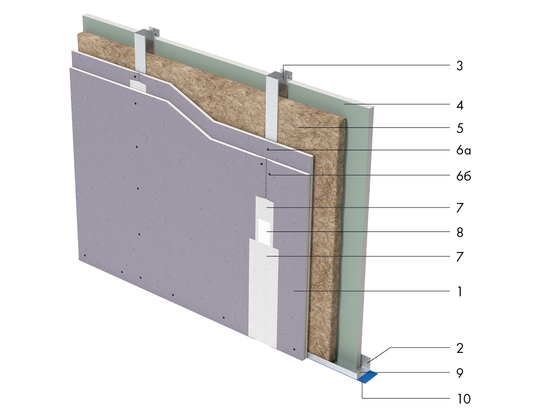

Состав комплектной системы – количество на 1 м2:

(1) КНАУФ-лист ГСП-DFH3IR 12,5 мм - 2,0 м2;
(2) КНАУФ-профиль шахтный направляющий (ШН-80) - 1,3 пог. м;
(3) КНАУФ-профиль шахтный стоечный (ШС-80) - 1,5 пог. м
(4) КНАУФ-лист Шахтный (ГСП-DFH2) 25 мм - 1,0 м2;
(5) Негорючий минераловатный утеплитель КНАУФ Инсулейшн марки AR/AS - 1,0 м2;
(6а) Шуруп ХTN 25 – 7 шт.;
(6б) Шуруп ХTN 35 – 15 шт.;
(7) Шпаклевка КНАУФ-Фуген – 0,5 [0,8] кг;
(8) Лента армирующая – 1,1 пог. м;
(9) Дюбель-гвоздь 6×40 - 1,6 шт.;
(10) Лента уплотнительная 95х4 мм- 1,2 пог. м;
(11*) Грунтовка КНАУФ-Тифенгрунд - 0,2 л;
(12*) КНАУФ-профиль ПУ - ** шт.;
(13*) Лента разделительная - ** пог. м.

* Позиция на рисунке не показана.

** По потребности заказчика.

( ) В скобках даны варианты комплектующих изделий.

[ ] В скобках даны значения для случая, когда высота перегородки превышает длину гипсовой строительной плиты.

Данные по количеству материалов являются ориентировочными.

Расходы приведены из расчета перегородки Н = 2,75 м; L = 4,00 м; S = 11 м² при шаге стоек 600 мм без учета проемов и потерь на раскрой.

ЧИТАТЬ ПОЛНОСТЬЮ СКРЫТЬ

Преимущества

Комплектная Система шахтных стен позволяет легко, качественно и экономно решать конкретную строительную задачу - создание полноценной перегородки для ограждения шахт.
В процессе создания перегородки исключаются неудобные и опасные процессы связанные с возведением лесов.
Значительно увеличивается производительность труда.
Достигается общая экономия затрат на строительство за счет облегчения конструкции здания.
Предоставляется возможность реализации различных типов перегородок в зависимости от требований по огнестойкости конструкции.
Готовая перегородка имеет высокий уровень качества отделываемых поверхностей.
Поверхность перегородок шахтных стен пригодна под любую отделку: окраску, оклейку обоями, декоративное оштукатуривание.
Улучшаются тепло- и звукоизоляционные качества помещения.

ЧИТАТЬ ПОЛНОСТЬЮ СКРЫТЬ

Применение

Применяется для облицовки шахт различного назначения, как при реконструкции, так и в новом строительстве с целью:

ограждения лифтовых шахт;
скрытого размещения инженерных коммуникаций;
создания вентиляционных шахт.

Процесс монтажа включает следующие этапы работ:

разметку проектного положения каркаса перегородки;
сборку и крепление направляющих профилей;
установку гипсокартонных КНАУФ-листов Шахтных одновременно с КНАУФ-профилем шахтным стоечным в проектное положение;
заделку шва между гипсокартонными КНАУФ-листами Шахтными и перекрытием;
установку изоляционного материала;
установку гипсокартонных КНАУФ-листов в проектное положение со стороны этажа;
заделку швов между гипсокартонными КНАУФ-листами и, по необходимости, сплошное шпаклевание поверхности перегородки;
грунтование поверхности перегородки перед нанесением краски или декоративного покрытия.

Рекомендации

Монтаж перегородок Системы шахтных стен следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении), до устройства чистых полов, когда все «мокрые» процессы закончены, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом температура в помещении не должна быть ниже 10°С.

Расположение электрических проводок в пространстве каркаса перегородки должно исключать возможность повреждения их острыми краями элементов каркаса или шурупами во время крепления гипсокартонных листов.

Окрашивание перегородки со стороны этажа рекомендуется производить водно-дисперсионными красками. Не допускается нанесение известковых красок и красок на жидком стекле.
