ОП 131

КНАУФ-суперпол — сборное основание из элементов пола.

Документы Где купить?

Минимальная толщина конструкции: 40 мм.
Максимальная толщина конструкции: 100 мм.
Предел прочности при сжатии: не менее 22 Мпа.
Теплопроводность стяжки: 0,22 - 0,36 Вт/м∙⁰С.
Увеличение индекса изоляции воздушного шума: На 2-4 дБ.
Индекс снижения ударного шума: на 18-22 дБ.

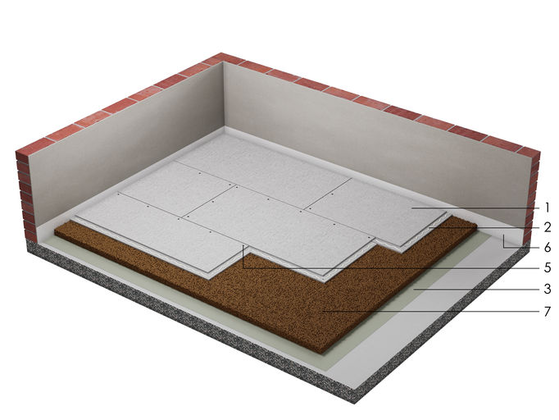

Состав комплектной системы, кол-во на м²:

(1) Элемент пола (ЭП) 20 мм - 1,0 м²;
(2) Мастика клеящая - 0,05 кг;
(3) Пленка полиэтиленовая - 1,15 м²;
(4*) Шпаклевка КНАУФ-Фуген ГВ или Унифлот - ** кг;
(5) Шуруп MN 19 - 12 шт.;
(6) Лента кромочная пог. - *** м;
(7) Сухая керамзитовая засыпка КНАУФ, на 1 см толщины слоя - 10** л;
(8*) Плиты КНАУФ Терм® ПОЛ - 1,0** м²;

* Позиция на рисунке не показана.

** По потребности заказчика.

*** В зависимости от периметра помещения.

Основные конструкции сухой сборной стяжки

«Альфа» (ОП 131).

Конструкция со стяжкой по ровным (выровненным) перекрытиям:

масса 1 м²: около 24 кг;
индексы изоляции воздушного шума Rw*: 51-54 дБ;
индексы приведенного уровня ударного шума Lnw*: 59-63 дБ.

«Бета» (ОП 131).

Конструкция со стяжкой на подложке из эффективных звуко/теплоизоляционных материалов по ровным (выровненным) перекрытиям:

масса 1 м²: около 28 кг;
индексы изоляции воздушного шума Rw*: 52-56 дБ;
индексы приведенного уровня ударного шума Lnw*: 47-60 дБ.

«Вега» (ОП 131).

Конструкция со стяжкой на подложке из выравнивающего слоя сухой засыпки:

масса 1 м²: около 36 кг;
индексы изоляции воздушного шума Rw*: 52-57 дБ;
индексы приведенного уровня ударного шума Lnw*: 56-60 дБ.

«Гамма» (ОП 131).

Конструкция со стяжкой на комбинированной подложке из эффективных звуко/теплоизоляционных пористо-волокнистых материалов с прослойкой из КНАУФ-суперлистов (ГВЛ) по выравнивающему слою сухой засыпки:

масса 1 м²: около 60 кг;
индексы изоляции воздушного шума Rw*: 52-56 дБ;
индексы приведенного уровня ударного шума Lnw*: 47-58 дБ.

* параметры шумоизоляции приведены для сплошных плит перекрытия толщиной 140-200 мм.

Данные по количеству материалов ориентировочные, не учитывают потерь на раскрой и требуют уточнения по проекту.

ЧИТАТЬ ПОЛНОСТЬЮ СКРЫТЬ

Преимущества

Комплектная система ОП 131 позволяет правильно, качественно и экономно решить конкретную строительную задачу - создание ровного основания пола.
Система в условиях сжатых сроков и пониженных температур (до +5°С) в период производства отделочных работ.
Применение стяжки ОП 131 исключает «мокрые» процессы монтажа.
Стяжка является легко монтируемой конструкцией сухой сборки.
Увеличивается производительность труда.
Достигается общая экономия затрат на строительство за счет облегчения конструкции здания.
Система стяжки ОП 13 может устраиваться как по бетонным, так и по деревянным перекрытиям.
Повышаются тепло- и звукоизоляционных свойства пола.
Можно скрыть технические, инженерные коммуникации.
Возможно устройство обогреваемых полов по поверхности стяжки.

Комплектная система ОП 131 представляет собой полный набор специально подобранных материалов, необходимых для формирования сухого сборного беспустотного ровного основания пола, а также для придания основанию пола тепло- и звукоизоляционных качеств.

В зависимости от конструкции покрытия и ровности основания существует 4 типа стяжек: «Альфа», «Бета» (2 вида), «Вега», «Гамма» (2 вида).

Отличительная особенность системы:

комплектная система сборного основания пола ОП 131 отличается степенью готовности деталей стяжки к монтажу в построечных условиях;
стяжка монтируется из элементов пола (ЭП) (КНАУФ-суперпол), которые изготавливаются на базе гипсоволокнистых КНАУФ-суперлистов.

Кроме основных элементов, комплектная система включает необходимые для реализации конкретной строительной задачи технические реализации, рекомендации по производству работ, а также инструменты.

Все элементы комплектной системы производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.

ЧИТАТЬ ПОЛНОСТЬЮ СКРЫТЬ

Применение

Система ОП 131 предназначена для устройства в жилых и общественных зданиях, а также в офисных и подсобных помещениях производственных и административных зданий:

с ненормируемыми требованиями к звукоизоляции перекрытий;
с требованиями к звукоизоляции перекрытий по СП 51.13330.2011 Защита от шума. Актуализированная редакция СНиП 23-03-2003 с индексами изоляции воздушного шума (Rw) до 56 дБ и индексами приведенного уровня ударного шума (Lnw) до 47 дБ;
в условиях, исключающих «мокрые» процессы при проведении отделочных работ;
для выравнивания поверхности перекрытия и (или) подъема уровня пола, а так же укрытия технических сетей по перекрытиям сухим способом;
при необходимости снижения нагрузок на перекрытия;
в условиях сжатых сроков и пониженных температур (до +5°С) в период производства отделочных работ.

Сборные основания пола ОП 131 применяются в помещениях:

с не агрессивной средой;
слабой и умеренной интенсивностью механических воздействий по СП 29.13330.2011 Полы. Актуализированная редакция СНиП 2.03.13-88 ;
с сухим, нормальным и влажным влажностными режимами по СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003;
без ограничений по конструктивным системам и типам, уровням ответственности, степеням огнестойкости и этажности зданий, климатическим и инженерно-геологическим условиям строительства.

Основания пола ОП 131 могут устраиваться как по бетонным, так и по деревянным перекрытиям.

Готовая поверхность ОП 131 предназначена для укладки для всех видов напольных покрытий, например: паркета, керамической и ковровой плитки, линолеума и т.д.

Применение ОП 131 допускается и в помещениях с повышенной влажностью (ванные комнаты, душевые и т. п.) при условии устройства гидроизоляции.

Устройство обогреваемых полов рекомендуется по поверхности стяжки.

Основные этапы монтажных работ:

очистка перекрытия;
заделка стыков между его элементами и в местах примыкания к ограждающим и несущим конструкциям;
выравнивание поверхности перекрытия;
доставка материалов системы в монтажную зону для адаптации к температурно-влажностным построечным условиям;
нанесение геодезического уровня на ограждающие конструкции;
укладка разделительного слоя;
установка кромочной ленты по периметру сборного основания пола.
монтаж основания пола в зависимости от выбранного конструктивного решения.

Состав работ для каждого типа конструкций устанавливается технологической картой с учетом характера и конструктивных особенностей устройства стяжки.

Рекомендации

Качество основных и вспомогательных материалов и изделий, используемых при устройстве сборных оснований пола, должно соответствовать рекомендациям фирмы КНАУФ по комплектации и подтверждаться сертификатами соответствия, пожарной безопасности (при необходимости), а также гигиеническими заключениями.
Приемочный контроль качества уложенного основания пола должен производиться согласно требованиям СНиП 3.04-01.87.
Ровность поверхности проверяется во всех направлениях уровнем и контрольной рейкой длиной 2 м (не менее 5 измерений на каждые 50-70 м² поверхности).
